一、HIH6000系列數字式濕度/溫度傳感器產品描述

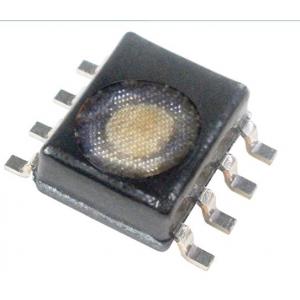

HIH6000系列數字式濕度/溫度傳感器：HIH6130/6131 系列是組合在同一個封裝內的數字輸出式相對濕度 (RH) 和溫度傳感器。

這些傳感器具有以下數個競爭優勢：

• 長期穩定性

• 總誤差帶

• 可靠性

• 總成本的解決方案

• 真實有效的溫度補償數字式 SPI 輸出

• 節能

• 超小型封裝

長期穩定性（1.2 %RH 連續超過5 年）
同類的濕度傳感器需要經歷 12 小時 75% RH 的再水合過程（需要在特殊的設備室內完成），才能修正回流溫度漂移。霍尼韋爾傳感器在回流之后也會出現溫度漂移，然而，它僅需要在室溫條件 (>50% RH) 下進行 5 小時的再水合過程即可?；裟犴f爾產品的長期穩定性為客戶提供了以下優勢：

• 很大程度減少性能問題

• 在使用周期內，不需要對傳感器加以維護或更換，有助于延長系統的正常運行時間

• 無需定期在應用中校正傳感器，減少了工作量和成本

總誤差帶 (TEB) (±5% RH)
霍尼韋爾對總誤差帶作出了規定，可實現為全面、有意義的測量，在 5°C 至 50°C [41°F 至 122°F] 的補償范圍內提供 ±5% RH 的切實傳感器精度，總誤差帶為 10% RH 至 90% RH，其中的所有誤差來源于：

•  濕度的非線性

•  濕度的回滯

•  濕度的非重復性

•  零點熱影響

•  斜率熱影響

•  回滯熱影響

可靠性
新型霍尼韋爾 HIH6130/6131 系列傳感器使用激光修正、熱固性聚合物電容式傳感元件。元件的多層構造可抵御大多數的應用危險，如凝結、污垢、灰塵、油漬及常見的環境化學物質，這有助于提供穩定性和可靠性。

總成本最低的解決方案
由于該傳感器的總誤差帶且作為組合式的濕度/溫度傳感器，因此可為客戶提供總成本很低的解決方案。

真實有效的溫度補償數字式 SPI 輸出
這使得客戶可以從印刷電路板上移除與信號調節有關的組件，從而釋放電路板空間并降低與這些組件有關的成本（比如，采購、庫存、組裝）。通?？杀苊庠?PCB 上有多個信號調節組件而帶來的問題。簡化了與微處理器的集成，從而無需客戶進行復雜的信號調節。

節能

• 低電源電壓：可在低至 2.3 V 的直流電壓下工作，從而可在低電能和兼容無線的應用中使用，提升節能性并延長系統電池使用壽命。

• 低功耗：當應用中不進行測量時，傳感器便會進入休眠模式，在電池供電系統耗電僅1 μA。當電池全面運轉時需耗電 650 μA 。睡眠模式有助于很大限度的延長電池壽命，縮小電源供電規模并降低應用的整體重量。

超小型封裝
SOIC-8 SMD（表面貼裝型傳感器）封裝為超小型封裝形式，包括該自帶疏水過濾器的抗冷凝版本?？伸`活地在應用中使用，在 PCB 上占據的空間更小，并且通常讓擁擠的 PCB 或小型裝置中的排布更為簡單。

組合式濕度與溫度傳感器
濕度和溫度傳感器在同一封裝中。這讓相對濕度測量得到溫度補償，并提供第二獨立的溫度傳感器輸出。這讓用戶只需購買一個傳感器而不是兩個。

載帶與卷盤包裝
高成本效益的卷帶和卷盤封裝可用在大批量、自動拾取和放置制造中使用，消除 PCB 上引線錯位的情況，并幫助客戶降低生產成本。

高分辨率
應用內使用的濕度傳感器提供 14 位的高分辨率，溫度傳感器也提供 14 位的分辨率，可幫助用戶的系統檢測到很小的相對濕度或溫度變化。

二、HIH6000系列數字式濕度/溫度傳感器特性

• 工作溫度范圍寬：-25°C 至 85°C [-13°F 至 185°F]，可用于多種應用

• 可選一個或兩個 %RH 值報警輸出：讓用戶能夠監控 RH 值是否高于或低于預定值和應用中的臨界值

• 多功能 ASIC：通過降低或消除原始設備制造商校準的風險和成本來提升在應用中的靈活性

• 行業標準封裝：為設計提供了方便

• 兼容 RoHS 和 WEEE；無鹵素

• 帶阻水過濾器并且抗冷凝：允許在眾多冷凝環境下使用

• SPI 數字通信格式：提供將傳感器集成到現有系統級架構中的靈活性

三、HIH6000系列數字式濕度/溫度傳感器應用領域

• HVAC/R：可在空調/空氣流動系統、熱傳感、溫控器、加濕機/除濕機和恒濕機中提供精確的相對濕度和溫度測量，以維持人體舒適度以及理想的儲存濕度/溫度，同時能夠?qū)崿F(xiàn)低能耗，滿足系統的準確度與規定要求，系統正常運行時間最大化，并改善整體系統質量

• 呼吸治療：可在睡眠呼吸機和呼吸機中提供準確的相對濕度和溫度測量，通過提供溫暖濕潤的空氣提高患者在治療過程中的舒適度、安全性和療效

• 嬰兒暖箱/微環境可用來提供很佳溫度和相對濕度水平，支持關鍵的處理與試驗，通過需要的氣候條件提高處理功效。

• 空氣壓縮機：可在壓縮空氣管路中提供準確的相對濕度測量，避免系統出現冷凝；干燥的壓縮空氣對于客戶的工藝控制測量非常關鍵

• 氣象站：可在地面或空中氣象站中提供準確的相對濕度和溫度測量，能夠?qū)崟r高精度地監測/報告實際天氣狀況

• 電信機柜：可在電信機柜的空調系統中提供準確的相對濕度和溫度測量；維持機柜內合適的溫度和濕度水平，從而使系統的運行時間和性能最大化

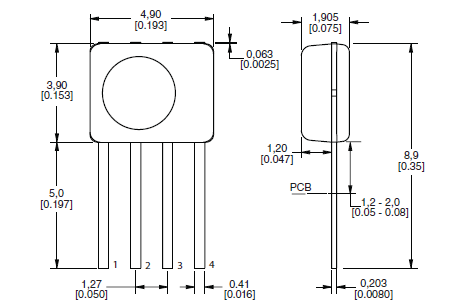

四、HIH6000系列數字式濕度/溫度傳感器機械圖

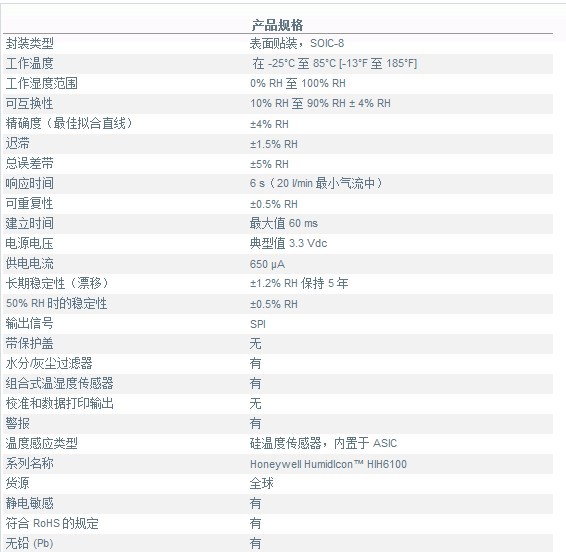

五、HIH6000系列數字式濕度/溫度傳感器產品規格
